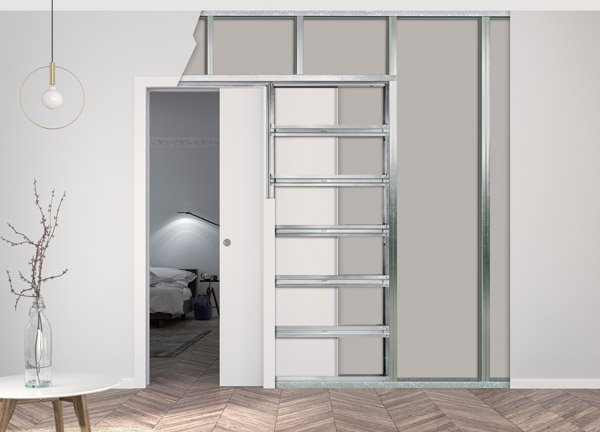

ECLISSE Acoustic - drzwi dźwiękoszczelne

Drzwi dźwiękoszczelne

System drzwi przesuwnych ECLISSE Acoustic został zaprojektowany celem zmniejszenia przepływu hałasu pomiędzy pomieszczeniami, w których jest zamontowany.

Kaseta posiada wszelkie dotychczasowe zalety systemów ECLISSE, a dodatkowo eliminuje problem przepływu niechcianych dźwięków.

Każdy element systemu został opracowany celem zapewnienia wyciszenia przejścia. W trakcie zamykania dźwiękoszczelnego skrzydła aktywowane są specjalne uszczelki dociskowe, które uszczelniają system przesuwny.

Drzwi akustyczne

DANE TECHNICZNE

Redukcja hałasu o 38 dB (-1; -3)
Test przeprowadzony z kasetą zamontowaną zgodnie ze sztuką budowlaną, światło przejścia 890x2030 mm

Normy referencyjne
Norma badania UNI EN ISO 10140 - 2
Pomiar laboratoryjny izolacji hałas budynków i elementów budynku - część 2: pomiar izolacji akustycznej drogą powietrzną.

Norma klasyfikacji UNI EN ISO 717 - 1
Ocena izolacji akustycznej w budynku i elementach budynku - część 1: izolacja akustyczna
Dostępne rozmiary i wersje ECLISSE Acoustic można zastosować w modelach: POJEDYNCZA i LUCE, w wersjach do mokrego tynku i
ścianki gipsowo-kartonowej oraz EWOLUTO, o szerokościach od 600 do 1000 mm i wysokości od 2000 do 2400 mm.

ECLISSE Acoustic 38 dB
charakterystyka
Listwa dociskowa górna - Drzwi otwarte

Drzwi otwarte

Listwa dociskowa górna - Drzwi zamknięte

Drzwi zamknięte

Listwa dociskowa górna

Zamontowana jest w g.rnej powierzchni skrzydła. W momencie zamknięcia drzwi listwa przesuwa się w kierunku ościeżnicy nadając szczelność.

Próg-opadający - Drzwi otwarte

Drzwi otwarte

Drzwi otwarte - Drzwi zamknięte

Drzwi zamknięte

Próg opadający

Umieszczony jest w dolnej krawędzi skrzydła. W momencie zamykania drzwi próg opada uszczelniając przejście.

Magnesy - Drzwi otwarte

Drzwi otwarte

Magnesy - Drzwi zamknięte

Drzwi zamknięte

Magnesy

Są niezbędnym elementem systemu. Zamocowane na przedniej krawędzi drzwi oraz na słupku dobojowym ościeżnicy. Ich zadaniem jest dociśnięcie i przytrzymanie skrzydła przy ościeżnicy.

Aluminiowe adaptery uszczelniające - Drzwi otwarte

Drzwi otwarte

Aluminiowe-adaptery-uszczelniające - Drzwi zamknięte

Drzwi zamknięte

Aluminiowe adaptery uszczelniające

Montowane na skrzydle w jego tylnej części, w pionie. Ich zadaniem jest uszczelnienie drzwi po zamknięciu w miejscu styku z kieszenią kasety.

Panel drzwiowy

Skrzydło gwarantuje wysoką izolację akustyczną. Grubość 40 mm. W komplecie posiada uszczelki dociskowe. Dostępne w wykończeniach: fornir naturalny lub malowane w kolorystyce RAL lub NCS.

Ościeżnica

Wykonane z płyty MDF. Dostępne w wykończeniach: fornir naturalny lub malowane w kolorystyce RAL lub NCS.

Jak działają drzwi przesuwne dźwiękoszczelne

System drzwi przesuwnych ACOUSTIC został zaprojektowany celem zmniejszenia przepływu hałasu pomiędzy pomieszczeniami, w których jest zamontowany
